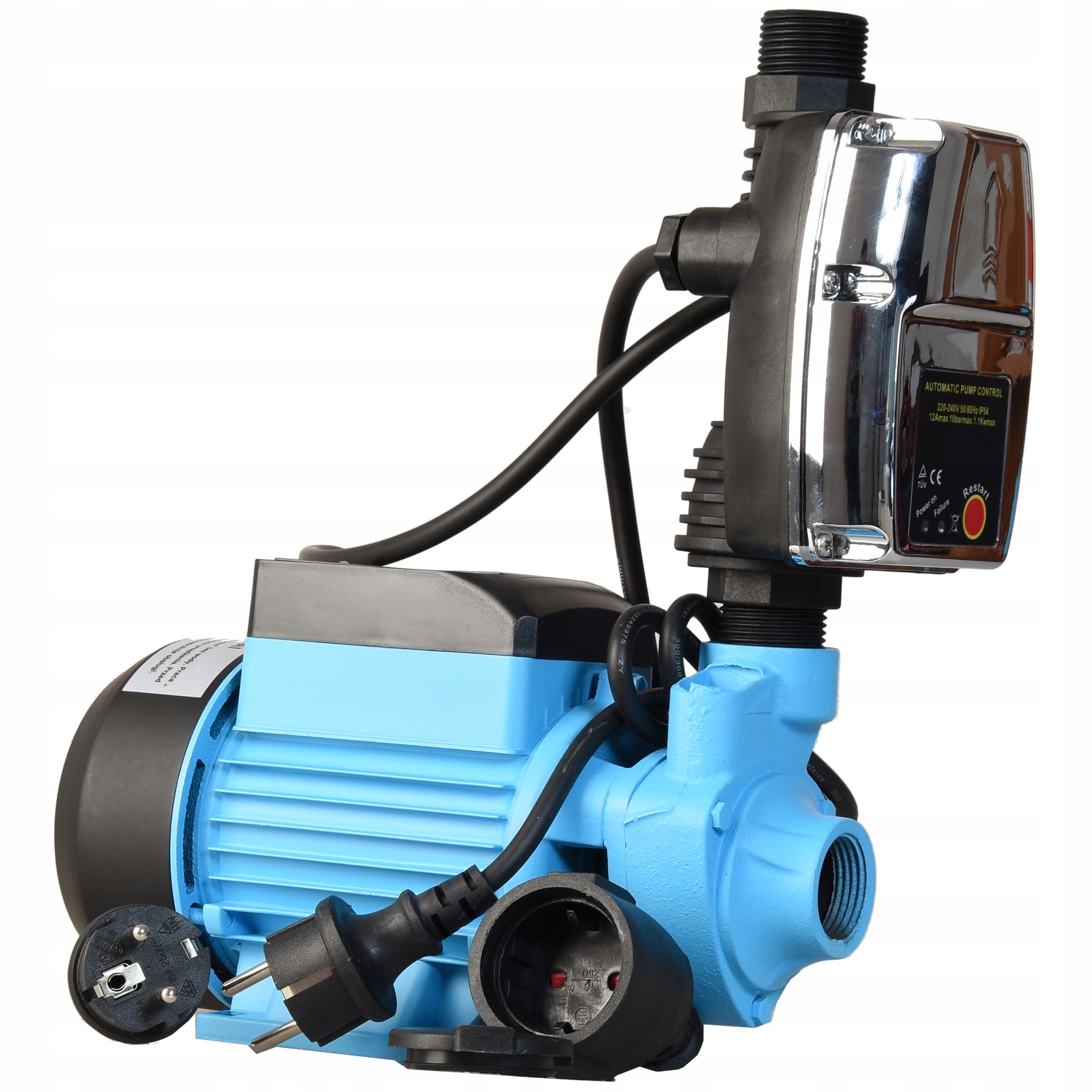

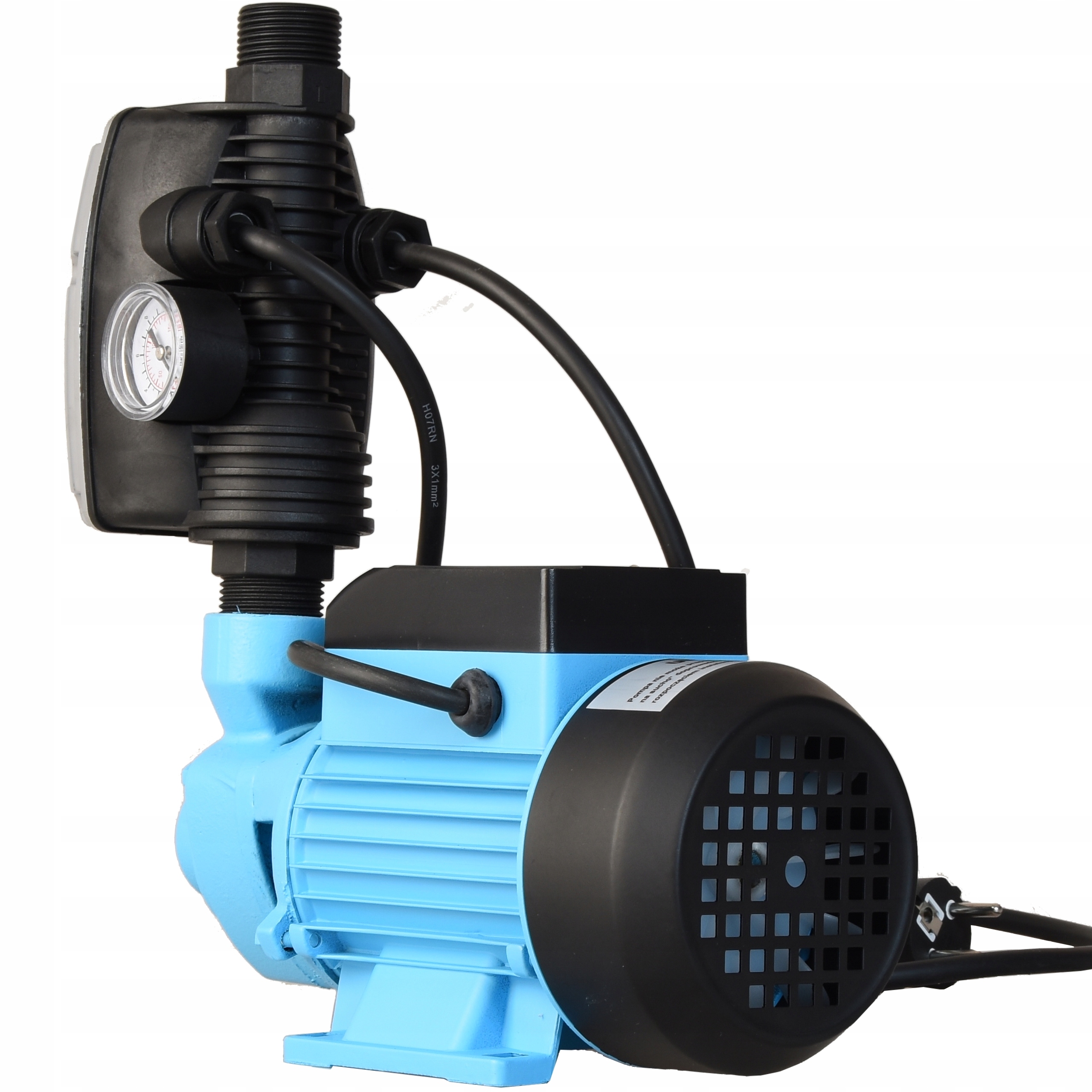

HYDROFOROVÁ PUMPA QB 60 s automatem CSK 5

Hydroforová pumpa QB 60 s automatickým ovládáním CSK 5 je spolehlivým zařízením, které se skvěle hodí pro napájení domácích vodovodních instalací a pro zavlažování zahrady, zejména tam, kde není vyžadována extrémně vysoká účinnost nebo je omezena dostupnost zdroje vody.

Provoz čerpadla

Hydroforová pumpa QB 60 se i přes své malé rozměry vyznačuje výkonností a spolehlivostí v provozu.

Její maximální výkon dosahuje 35 litrů za minutu, což z ní činí ideální řešení pro napájení domácích vodovodních systémů a zavlažování zahrad, zejména tam, kde není vyžadována příliš velká kapacita nebo není zdroj vody příliš bohatý.

Montáž a obsluha čerpadla QB 60 jsou snadné, což umožňuje rychlou instalaci a používání zařízení bez větších obtíží.

Navíc robustní konstrukce a vysoce kvalitní materiály zajišťují dlouhou životnost čerpadla.

Mosazný rotor představuje silný základ zařízení a zaručuje nejen trvanlivost, ale také efektivitu a snadnou údržbu čerpadla ve vynikajícím stavu.

Mosazný rotor se vyznačuje výjimečnou odolností proti korozi, což účinně chrání čerpadlo před povětrnostními vlivy a chemickými látkami. Tato vlastnost se promítá do výjimečné trvanlivosti a možnosti dlouhodobého používání čerpadla.

Čerpadla s mosazným rotorem jsou také snadno udržovatelná a opravitelná, protože vlastnosti obrábění mosazi umožňují efektivní opravu nebo výměnu rotoru bez nutnosti výměny celého čerpadla.

Automat pro řízení provozu povrchových a hlubinných čerpadel představuje inovativní přístup nahrazující konvenční tlakové spínače a hydroforové nádrže.

Tento pokročilý systém nejen chrání před chodem nasucho, ale také automaticky deaktivuje čerpadlo v případě nedostatku vody, což účinně chrání zařízení a má příznivý vliv na jeho životnost.

Provoz automatu

Automatický regulátor pro ovládání povrchových a hlubinných čerpadel nahrazuje tradiční řešení, jako je tlakový spínač a hydroforová nádrž.

Proces spouštění a zastavování čerpadla je jednoduchý: stačí odšroubovat kohoutek pro spuštění čerpadla a otočení kohoutku způsobí jeho vypnutí.

Tento automatický systém je kompatibilní s jednofázovými čerpadly o výkonu až 1300 W a s odběrem proudu až 12 A během provozu. Zařízení má navíc funkci ochrany proti chodu na sucho, což znamená, že v případě nedostatku vody ve studni se čerpadlo automaticky vypne.

Produkt je kompletní díky konektorům o průměru 1“ a přiloženému kabelu se zástrčkou a zásuvkou, což usnadňuje rychlé připojení zařízení. Jedná se o praktické řešení pro efektivní řízení procesu čerpání vody.

Technické údaje:

➡ Maximální výkon (l/min): 35

➡ Maximální výkon (m3/h): 2,1

➡ Výška zdvihu (m): 39

➡ Sací kapacita (m): 8

➡ Výkon motoru (W): 370

➡ Výkon motoru (kW): 0,37

➡ Napájení (V): 230

➡ Velikost přírub (palců): 1 x 1

Pracovní podmínky:

➡ Maximální teplota vody: 40°C

➡ Maximální okolní teplota: 40°C

➡ Třída izolace: B

➡ Režim provozu: nepřetržitý

➡ Stupeň ochrany: IP 44

➡ Otáčky motoru: 2850 ot/min

Materiály:

➡ Tělo čerpadla: litina

➡ Hřídel čerpadla: nerezová ocel AISI 304

➡ Rotor: nerezová ocel AISI 304

➡ Oběžné kolo: mosaz

➡ Mechanická ucpávka: keramika/grafit/NBR

➡ Difuzér/volant: noryl

➡Konzole: litina

➡Kryt motoru: hliník

➡Mezistěna: litina

Technické údaje automatu:

➡ Zdroj proudu (V): 230

➡ Jmenovitý trvalý proud (A): 16(12)

➡ Stupeň krytí IP: 54

➡ Rozsah spínacího tlaku (Bar): 1,5-3

➡ Max. přípustný tlak (Bar): až 10

➡ Max. teplota kapaliny (°C): 60

➡ Průměr sací/výtlačné přípojky (palce): 1x1

➡ Vestavěný zpětný ventil: ano

➡ Vestavěný manometr: ano

➡ Přepínač Reset: ano – manulovaný

➡ Ochrana proti chodu na sucho: ano

➡ Regulace spínacího tlaku: ano

➡ Regulace vypínacího tlaku: ne

➡ Dioda signalizující napájení: ano

➡ Dioda signalizující práci: ano

➡ Elektrické kabely jsou součástí balení: ano

Ochrana před chodem čerpadla nasucho

Zařízení je vybaveno funkcí ochrany před chodem nasucho, což znamená, že automaticky vypne čerpadlo, když není voda, aby nedošlo k jeho poškození.

Navíc může spolupracovat s čerpadly, jejichž motory odebírají maximálně 12 A proudu během normálního provozu (až 16 A při startu). Zařízení také chrání instalaci před zaplavením v důsledku malých netěsností.

Je však třeba poznamenat, že při malých netěsnostech, které způsobují pouze minimální pokles tlaku v instalaci, se zařízení automaticky nezapne, protože nedetekuje dostatečný průtok vody.

Součástí balení jsou:

➡ Hydroforová pumpa QB 60

➡ Hydroforový automat CSK 5

➡ Napájecí kabel se zástrčkou

➡ Záruční list

➡ Návod k použití v polštině

Příklad schématu připojení hydroforového systému

1. Hydroforová pumpa
2. Membránová nádrž
3. Příslušenství čerpadla s tlakovým spínačem
4. Sací trubice
5. Protipískový filtr
6. Filtrační ventil proti písku
7. Zpětný ventil
8. Kulový kohout kulový ventil
9. Kulový kohout s rukojetí
10. Ochrana proti chodu na sucho
11. T-rozdělovač
12. Průtokový vodní filtr
13. Regulátor tlaku s manometrem
14. PE spojka
15. Trubka
