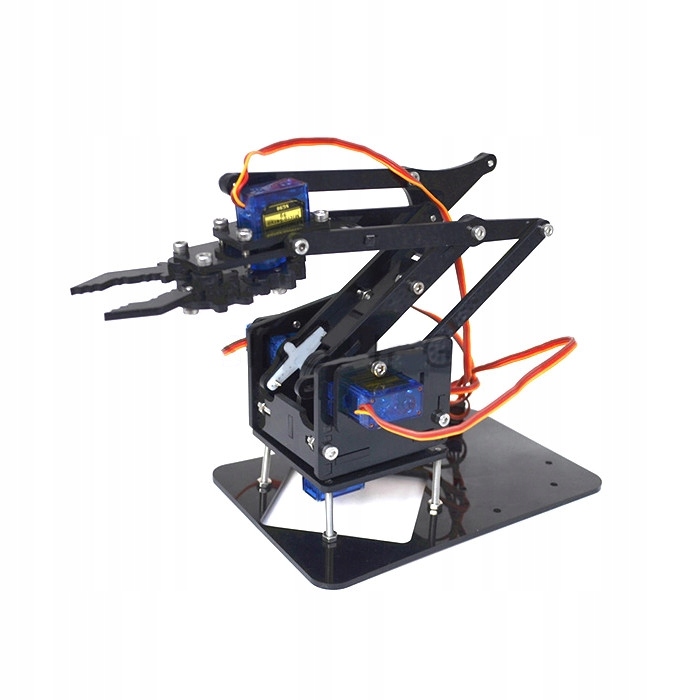

4DOF DIY robotické rameno – kompatibilní s Arduino/AVR/ESP/STM32

Vzdělávací sada – robotické rameno 4 DOF pro vlastní montáž

Mechanická sada založená na 4 servomechanismech (není součástí balení), umožňující pohyby: otáčení věže, zvedání, spouštění, naklánění dopředu-dozadu a stlačování čelistí. Konstrukce je kompatibilní s populárními řešeními 4 DOF, což umožňuje využívat dostupné návody a hotový software v síti.

Součástí balení jsou všechny potřebné prvky vyřezané laserem z plastu a montážní šrouby.

Pozor:

• Žádné servomechanismy a elektronické obvody – k dispozici samostatně.
• Pro provoz je vyžadován ovladač (např. Arduino, ESP32, NodeMCU, STM32).

Návrh použití:

Ideální sada pro výuku mechatroniky a programování robotů, která umožňuje praktické poznání víceosého ovládání ramene.

Návod k montáži:

V každém případě je třeba zvolit šrouby správné délky. Část upevňovacích prvků vyžaduje použití matic, část se zašroubuje přímo do prvku. Některé kloubové spoje je třeba vybavit distančními podložkami. Při montáži je třeba dbát opatrnosti a všechny šrouby utahovat s citem.

Pozor – sada pro pokročilé. Montáž vyžaduje pozornost a prostorovou představivost.

Pozor – spuštění vyžaduje odpovídající software mikrokontroléru.

• Mezi prvky 2 a 15 je namontováno servo
• Do prvku 1 zašroubujte dlouhé šrouby a zajistěte maticemi (4 kusy, kolem otvoru po vyříznutí prvku 2). Na jejich konci je třeba zasadit prvek 2
• Mezi 6. a 15. dílek namontujte servo. Na servo namontovat rameno D
• Mezi prvky 3 a 15 je namontováno servo. Na servo namontovat rám 7
• Část 4 se skládá z prvků dodávaných s servomechanismem.
• Prvek 0 je namontován mezi prvky 5.
• Části 5 a 4 namontujte mezi prvky 3 a 6
• Na prvek 0 namontovat rám 8
• Mezi rám 8 a 7 je namontován prvek 13
• Rameno D je spojeno s servem namontovaným v prvku 6
• K rameni D namontujte prvek 9, spojený krátkým bokem s prvkem 12. Osa prvku 12 je připojena k prvku 8
• Na delší stranu prvku 11 připevněte prvek 9, spojený s prvkem 3
• Na krátkou stranu prvku 11 připevněte prvek 9 (druhý konec v dalším kroku k prvku G)
• Na střední stranu prvku 11 připevněte prvek 10 a oba nasaďte na jednu osu s ramenem 7
• Mezi 14 a H prvkem je třeba namontovat prvek F, G prvek a servo
• Element A a B namontovat na prvek 14
• Rameno D namontujte na rameno B
• Prvek C je namontován na páce servomechanismu a připojen k D
• Rameno 9 lze spojit s prvkem G

Elektronické moduly mohou být vyráběny s využitím komponentů pocházejících od různých dodavatelů, což může mít za následek nepatrné rozdíly ve vnějším vzhledu. Uspořádání prvků na desce plošných spojů, barevnost nebo konstrukční detaily se mohou lišit od vyobrazení na fotografiích při zachování stejných technických parametrů a funkčnosti.
