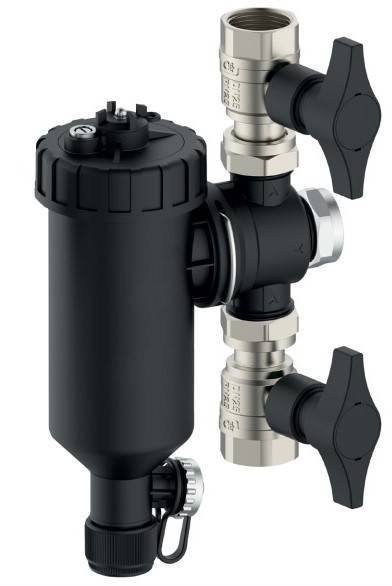

Magnetický separátor nečistot IBO IBF-07

Magnetický separátor je navržen pro zachycování nečistot v systémech ústředního topení. Moderní systémy vybavené vysoce výkonnými systémy napájenými kotli jsou náchylné k poruchám a snížení výkonu a efektivity práce v důsledku znečištění oxidy železa, což je hlavní složka rzi, které vznikají v důsledku koroze a usazují se ve formě usazenin. Částice oxidu železa cirkulují celým topným okruhem, usazují se v kritických bodech instalace a vystavují celý systém poruchám, např. čerpadel, ventilů nebo výměníků tepla, a samotná topná účinnost kotle klesá, což se promítá do zvýšených nákladů na vytápění. Použití magnetických filtrů / separátorů nečistot umožňuje zvýšit ochranu celého topného systému odstraněním většiny pevných nečistot, které zahrnují železo nebo oxidy železa suspendované v kapalině topného systému, což umožňuje chránit většinu součástí celého systému. Filtry lze použít v instalacích, kde dochází k nepřetržité cirkulaci topného média. Topné médium může tvořit roztok vody a glykolu, kde obsah glykolu nepřesahuje 50 %. Filtry lze také použít v solárních a chladicích systémech, kde navíc zachycují nečistoty, jako je písek.

Magnetické filtry mají dvojí funkci zachycování nečistot, jak feromagnetických, tak nemagnetických, díky použití dvojité filtrace. Kapalina proudící v systému musí protékat filtrem, aby se uzavřel okruh. Usazeniny, které protékají filtrem, jsou díky speciální konstrukci zachycovány na dvou filtračních součástech. První prvek, který umožňuje odfiltrovat feromagnetické nečistoty (odseparovat magnetit), je magnet o síle 9000 Gauss, namontovaný na vnější straně tělesa. Další prvek, který umožňuje oddělit pevné nemagnetické nečistoty, je filtrační síťka / pouzdro uvnitř tělesa. Filtrační komora má větší průměr než hrdla, což umožňuje lokální zpomalení rychlosti proudění kapaliny uvnitř filtru, a tím i zpomalení nečistot obsažených v kapalině. Díky této konstrukci má magnet možnost přitahovat k sobě většinu feromagnetických nečistot, zatímco větší částice, jak feromagnetické, tak nemagnetické, jsou zachyceny filtrační síťkou / pouzdrem. Následně lze shromážděné nečistoty odstranit pomocí vypouštěcího ventilu.

V sadě:

• filtr
• ventily s těsněním
• klíč k odšroubování tělesa

Technické údaje:

• rozměry - 230 x 145 mm
• maximální pracovní tlak - 3 Bar / 0,3 Mpa
• maximální teplota kapaliny - 90°C
• filtrace - ≥500 μm
• maximální průtok - 350 l/min
• síla magnetu - 9000 Gauss
• přípojky - 1 x 1”
• materiál - Mosaz / PA66-GF30
• váha - 1100 g

Montáž:

Magnetické filtry IBF–07 lze montovat v systémech jak horizontálních, tak vertikálních, díky tělesu nastavitelnému v rozsahu 360°, což usnadňuje instalaci na různých místech. Filtr lze montovat pouze ve vertikální poloze vzhledem ke konstrukci filtrační vložky. Všechny magnetické filtry by měly být instalovány na zpátečce topného systému za posledním radiátorem a před vstupem do kotle, čímž jej chrání před nečistotami, zejména ve fázi zahřívání.

Při určování vhodného místa instalace je důležité zajistit dostatečný prostor pro údržbu. Montujte podle šipek průtoku umístěných na tělese filtru. Separátory lze montovat na vodorovné, svislé i šikmé potrubí. Pro usnadnění údržby se doporučuje instalace přídavného uzavíracího ventilu, a to i na potrubí od separátoru ke zdroji tepla.
